ESP32-Introduction
Introduction
L’ESP32 développé par la société Espressif , est une carte de développement à faible coût dédié à l’internet des objets (IoT) et les applications embarquées.
C’est un (SoC) system on a chip doté de communications sans fil Wifi et Bluetooth.
Spécifications:
Comparatif des spécifications de ESP32 Vs Microbit Vs Arduino uno :| Spéc/carte | ESP32 | Microbit | Arduino uno |
|---|---|---|---|
| Nbre de coeurs | 2 | 1 | 1 |
| Architecture | 32 bit | 32 bit | 8 bit |
| µcontrôleur | ESP32 devkit V1 | nRF51822 | ATmega 328P |
| fréquence | 240MHz | 16 MHz | 16 MHz |
| RAM | 320 Ko | 16 ko | 2 Ko |
| flash | 16 Mo | 256 ko | 32 Ko |
| WiFi | OUI | NON | NON |
| Bluetooth | OUI | OUI | NON |
| GPIO pins | 36 | 25 | 14 |
| Alimentation | 2.7 ~ 3.6V | 3 V | 5 V |

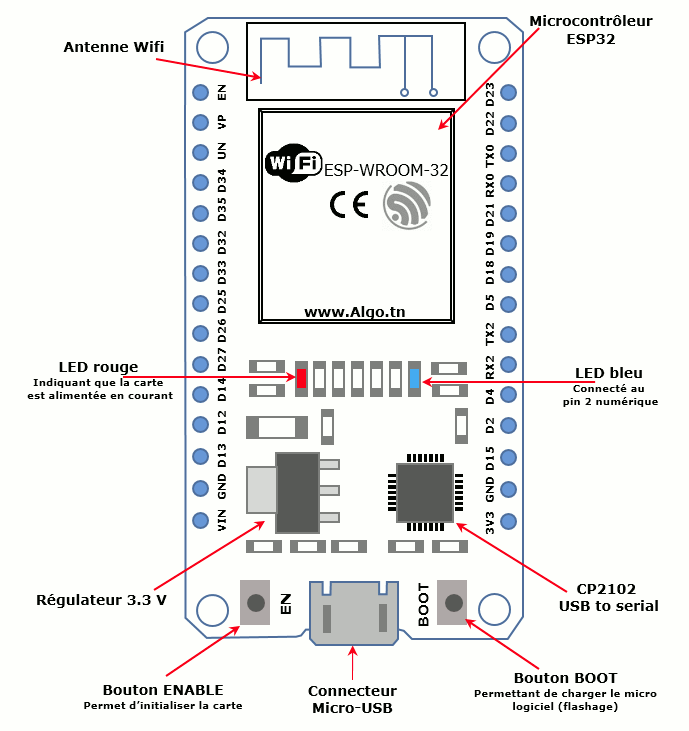

Description :
Hardware et software

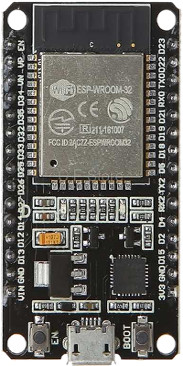

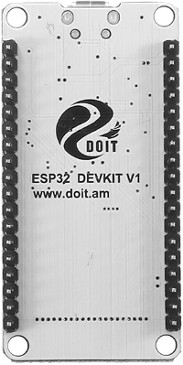

- DOIT – Concepteur de la carte microcontrôleur ESP32 Devkit.
- Espressif – Fabriquant du module de microcontrôleur ESP-WROOM-32.
- Silicon Labs CP2102 – USB-to-UART bridge.
- LuaNode software – Interpréteur Lua qui est préinstallé sur la carte lors de l'achat.

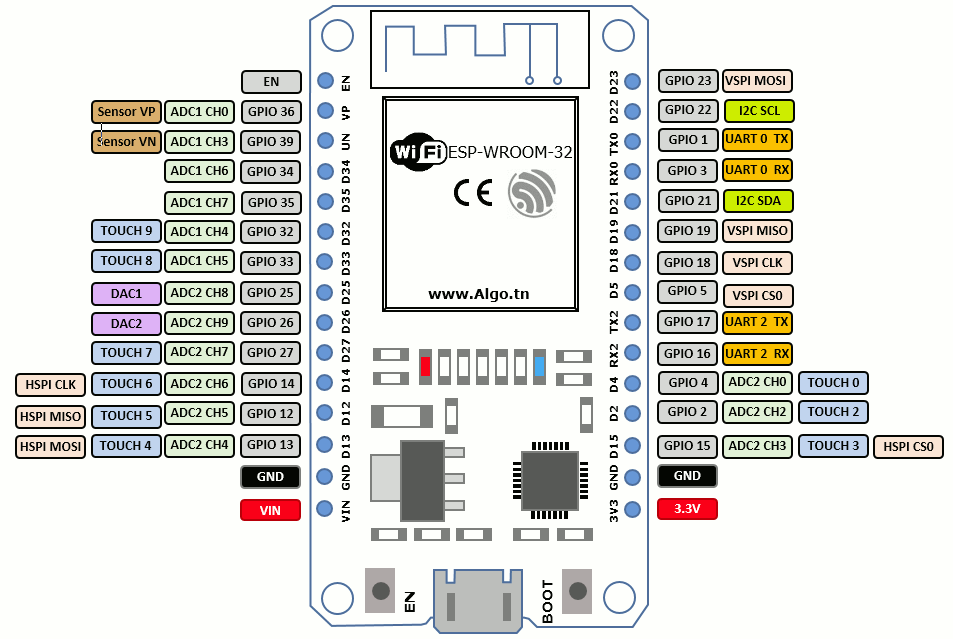

Les pins de la carte ESP32
Pin ou GPIO(Les ports GPIO (anglais : General Purpose Input/Output, littéralement Entrée-sortie à usage général) sont des ports d'entrées-sorties très utilisés dans le monde des microcontrôleurs)
On peut assigner plusieurs fonctions au même pin, grâce au circuit de multiplexage de la carte ESP32
On peut choisir le rôle d'un pin (UART, I2C, SPI) par programmation
La carte ESP32 est composée de :
- EN Enable : broche du régulateur 3.3 V On peut utiliser cette broche connectée à un bouton poussoir et au GND pour redémarrer la carte ESP32.
- 15 ADC (Analog-to-Digital Converter) convertisseur analogique-numérique )pour lire les entrées analogiques
- 4 interfaces SPI: SPI0 et SPI1 (réservés) , HSPI et VSPI(peuvent être utilisés).
- GPIO 34,35,36 et 39 à utiliser comme entrée seulement
- 9 capteurs tactiles capacitifs internes(TOUCH) (GPIO 2,4,15,12,13,14,27,32 et 33). Ceux-ci peuvent détecter des variations dans tout ce qui contient une charge électrique, comme la peau humaine. Ils peuvent ainsi détecter les variations induites lors du contact du GPIO avec le doigt. Ces broches peuvent remplacer les boutons mécaniques.
Programmation de la carte :
Pour programmer la carte on peut utiliser les environnements de développement suivants:- Arduino IDE
- Thonny IDE
- uPyCraft
- Espressif IDF (IoT Development Framework)
- Micropython
- JavaScript
- LUA
- Zerynth studio …
Thonny IDE permet de programmer la carte ESP32 avec le Micro-python.
Annexe :

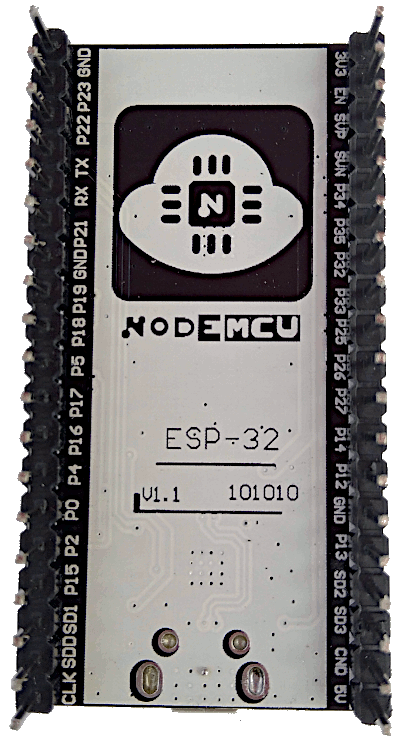

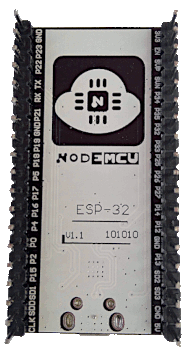

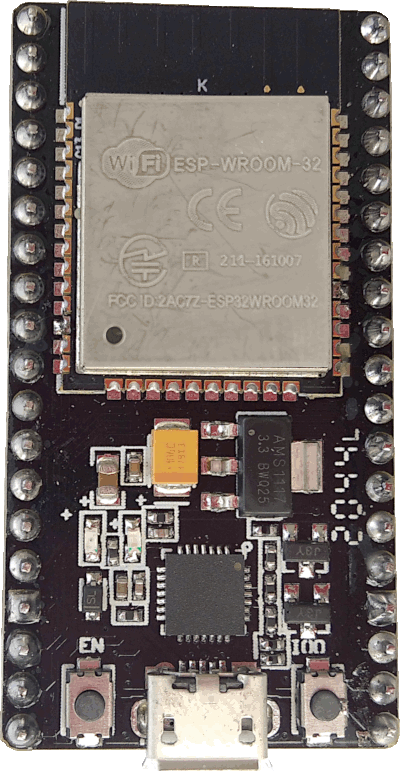

Il existe aussi la carte esp32 NodeMCU. NodeMCU est une plate-forme open source IoT, matérielle et logicielle, basée sur un SoC Wi-Fi ESP8266 ou ESP32 . Le terme « NodeMCU » se réfère par défaut au firmware plutôt qu'aux kits de développement.

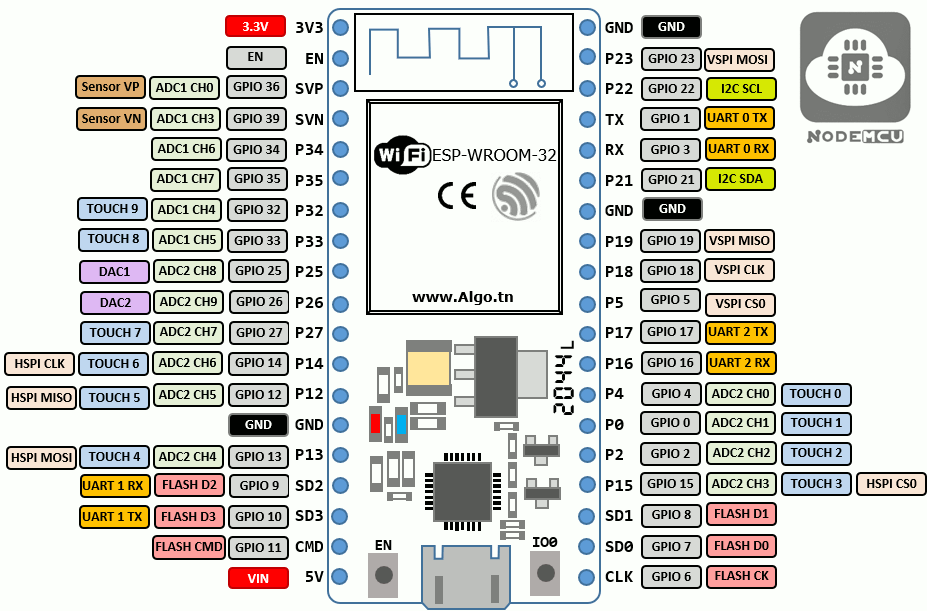

Les pins de la carte ESP32-NodeMCU
